VRV система

VRV система – это мультизональная система кондиционирования, предназначенная для охлаждения летом большого количества помещений. При этом подразумевает индивидуальный подход в кондиционировании каждого помещения.

Категория:

Описание

Состав системы

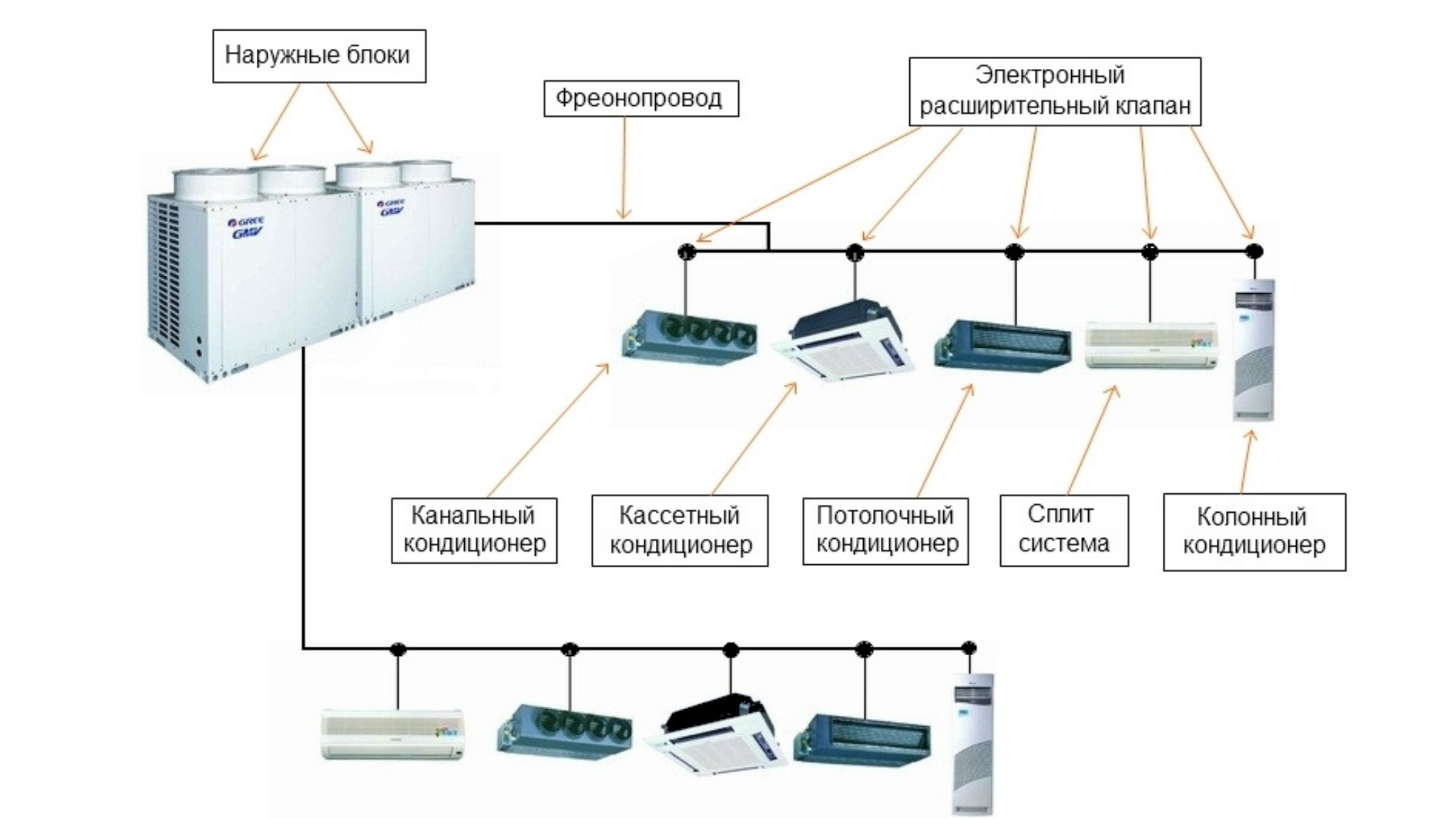

VRV система состоит из:

  • одного мощного наружного блока (имеющего один или несколько компрессоров инверторного типа);
  • внутренних блоков;
  • трубопроводов, по которым циркулирует хладагент (фреон), соединяющих наружный блок с внутренними;
  • электрических кабелей, которые образуют замкнутую сеть и также соединяют все внутренние блоки с наружным;
  • системы управления (центральный контроллер и устройства управления отдельными внутренними блоками).

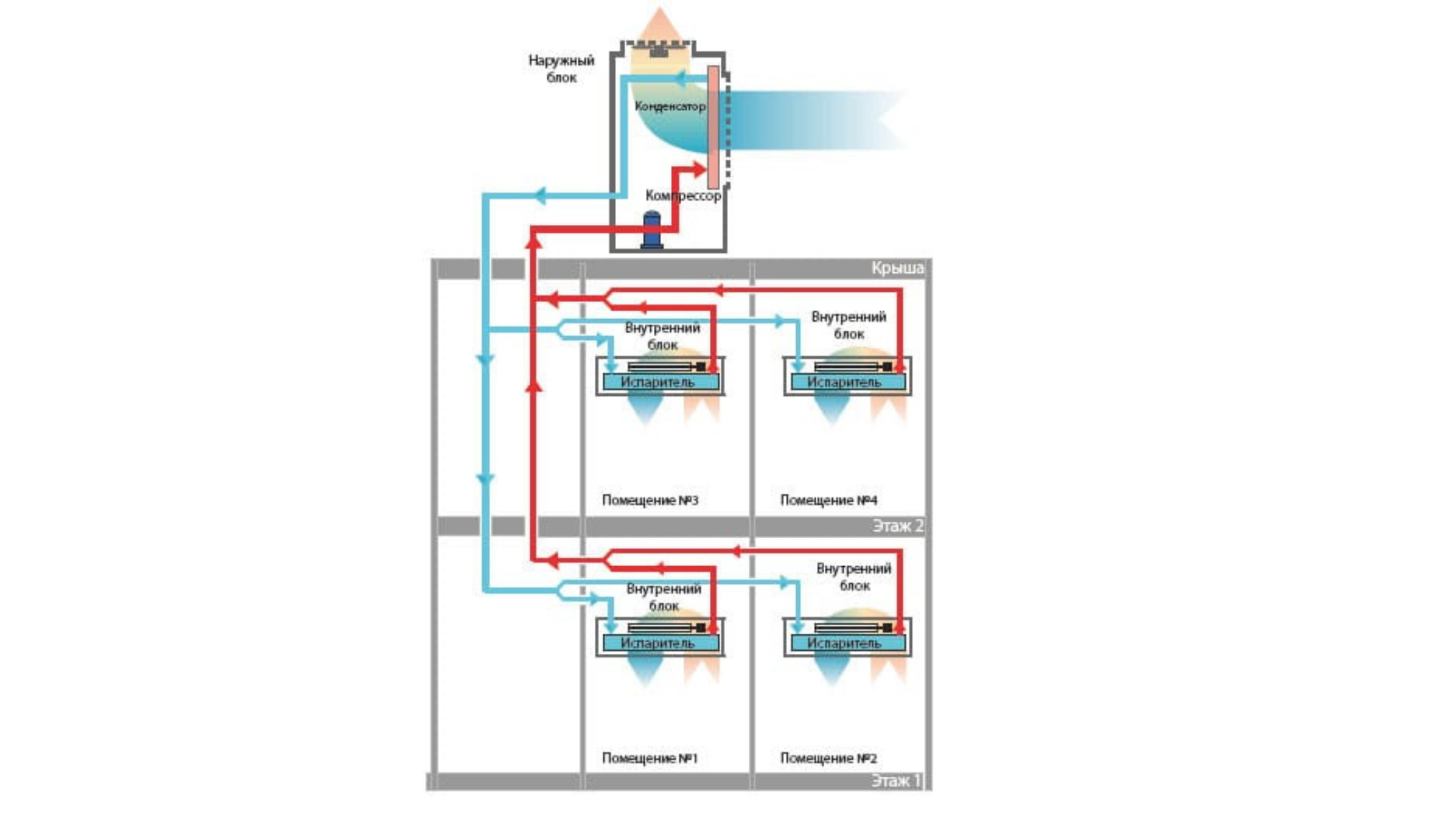

Принцип работы

Охлаждение воздуха происходит благодаря фазовым переходам хладагента. Когда фреон переходит из жидкого состояния в газообразное (испаряется), он поглощает тепловую энергию и охлаждает воздух в помещении. Каждый внутренний блок имеет электронный вентиль, который регулирует объём поступающего хладагента из общей трассы на этот блок.

Отличия мультизональных систем от мульти-сплит-систем

Мультизональная система Мульти-сплит-система
Единая фреоновая магистраль, соединяющая наружный и внутренние блоки Отдельная фреоновая магистраль от наружного блока к каждому внутреннему блоку
Система может иметь в составе до 90 блоков В системе только один наружный блок и не более 9 внутренних

Максимальное расстояние между наружным и внутренним блоком – до

100 м, перепад высот – до 50 м

Максимальное расстояние между наружным и внутренним блоком не более 25 м, перепад высот – до 20 м
Централизованная автоматизированная система контроля работы системы Для управления внутренними блоками используют беспроводные пульты
Одновременная работа разных внутренних блоков в режимах охлаждения и обогрева Одновременная работа внутренних блоков в режимах охлаждения и обогрева невозможна
Высокую точность требуемой температуры обеспечивают расширительные вентили с электронной регулировкой Низкая точность требуемой температуры из-за нескольких запусков и остановок работы компрессора
Система способна работать в зимний период при -20ºС…-30ºС Стандартная температура работы инверторных сплит-систем до -15ºС


Плюсы VRV системы
:

  • экономия энергии, благодаря специальным блокам с теплоутилизацией тепла.
  • независимая работа блоков. Поломка одного блока, не приведёт к тому, что вся система перестанет функционировать.
  • одновременная работа отдельных блоков в режиме охлаждения и нагрева;
  • высокая энергоэффективность;
  • большая длина трассы позволяет разместить наружный блок далеко от дома.

Минусы:

  • единая фреоновая магистраль, при её повреждении выходит из строя вся система.
  • значительная стоимость.
